Plugin umožní zobrazit GPX soubor s prošlou nebo plánovanou cestou. To usnadňuje např. výběr keší k odlovu podél plánované cesty.

• Gord, Gord

• Diskuze o tomto skriptu se nachází na stránkách Geocaching.cz.

Plugin umožňuje

• zobrazit GPX soubor se stopu nebo trasou
• uložit uživatelem zakreslenou čáru (polyline nebo polygon) do souboru ^0.3.0
• zobrazit a interaktivně (tedy graficky, myší) upravovat GPX soubor se stopu nebo trasou ^0.4.0
• zobrazit analýzu prošlé stopy ^0.5.3

Plugin přidá do mapy ovládací prvek pro načtení GPX souboru. Jeho použitím může uživatel vybrat GPX soubor se stopou nebo trasou a zobrazit jeho obsah na mapě. Čára je zobrazena jinak než ostatní prvky zakreslené do mapy uživatelem a nelze ji upravovat.

Při dalším použití (zobrazení jiného GPX souboru) bude předchozí stopa/trasa v mapě nahrazena novou.

Plugin umí vykreslit GPX soubor obsahující

• stopu (tedy xml elementy trk, trkseg a trkpt)
  • stopa má světle modrou barvu
  • soubor se stopou lze získat např. naplánováním trasy na mapy.cz (kde lze také trasu pohodlně upravovat) a jejím exportem do GPX formátu
• trasu (elementy rte, rtept)
  • trasa má fialovou barvu
  • soubor s trasou lze získat z GPS nebo např. pluginem RouteSaver z plánovaných keší a jejich waypointů

(Za nalezení cesty k načtení GPX souboru s možností editace děkuji VasaM.)

Vedle ovládacího prvku pro načtení GPX souboru je ještě jedna ikona, která umožňuje načíst soubor tak, aby bylo možné čáru upravovat. Tato funkce je dostupná od verze pluginu 0.4.0 a vyžaduje také drobnou úpravu skriptu ggmap.js - snad ji HaLuMa zařadí do další verze.

Po načtení souboru se stopou se automaticky zobrazí tabulka s celkovým přehledem o prošlé stopě a graf se vzdáleností, nadmořskou výškou a rychlostí v závislosti na čase.

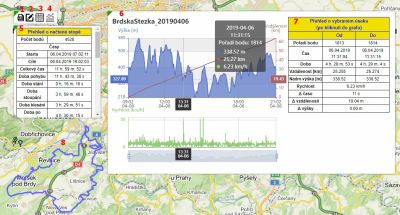

Na obrázku jsou označeny jednotlivé prvky pluginu:

1. tlačítko pro načtení souboru se stopou
2. tlačítko pro načtení souboru se stopou tak, aby ji bylo možné upravovat
3. tlačítko pro skrytí nebo zobrazení tabulky s celkovým přehledem o stopě (5)
4. tlačítko pro skrytí nebo zobrazení grafu (6)
5. pohybem myši nad grafem se zobrazují podrobnější informace
6. kliknutím do grafu se vyplní tabulka vpravo vedle grafu; tabulka obsahuje podrobné informace o úseku trasy mezi dvěma sousedními zaznamenanými body
7. pod grafem rychlosti (zelená čára) je “zoomovátko”, kterým je možné měnit měřítko zobrazeného grafu tak, aby mohl být zobrazen s větší podrobností

Úprava zobrazené čáry je možná:

• jednak “číselnou úpravou souřadnic” přes seznam editovatelných prvků nebo
• “graficky myší” posunem a přidáváním bodů přes ikonku s tužtičkou, která je pod svislým toolbarem pro přidání nového grafického prvku do mapy

Druhá možnost je výkonově poměrně náročná, takže při načtení GPX s mnoha body plugin varuje před možným zpomalením reakcí mapy.

Než bude úprava souboru ggmap.js zařazena do distribuce, může si každý tu drobnou změnu udělat sám:

řádek 969:

 var drawnItems = new L.FeatureGroup();


změnit na


 drawnItems = new L.FeatureGroup();

doplnit řádek 25:

var drawnItems;

(Funkce je dostupná od verze 0.3.0.)

Pokud uživatel zakreslí do mapy svou vlastní čáru (polyline nebo polygon), plugin do seznamu editovatelných prvků (menu Drawings) k příslušnému prvku doplní ikonku pro jeho uložení.

Uživatel pak může zvolit formát, v kterém bude čára uložena do souboru. Na výběr má:

• CSV soubor
• CSV soubor se souřadnicemi v “čitelném” formátu (např. N50°11,257, E14°26,178)
• GPX soubor s prošlou stopou
• GPX soubor s plánovanou trasou - uzlové body trasy, mezi kterými navigace naviguje “podle svého uvážení”, počet takových bodů je obvykle omezen, např. Garmin Oregon jich může mít nejvýše 20

Protože se jedná o plugin do GgMap, vlastní plugin je nainstalován k mapě. Standardní instalace nepotřebuje a neumožňuje žádné další nastavení.

• možnost uložit některou ze zakreslených čar

• umí vykreslit i (plánovanou) trasu

• Úvodní verze
